| 永宏P(guān)LC——Modbus通信表格 |
1.使用FUN_150.M-BUS指令，并填寫好 對應的通信端口以及分配的SR與WR區間。 并且注意SR與WR區間不能與程序其它地址 沖突。  |

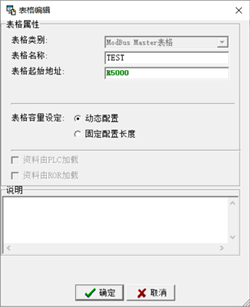

2.光標選中150指令，按下鍵盤的”Z”鍵， 會進入表格編輯,無特殊情況一般使用默認配置，直接確定即可
|
3.按新增命令后，在彈出的表格中如果直接設置仆站站號為0,會提示無法輸入。
|

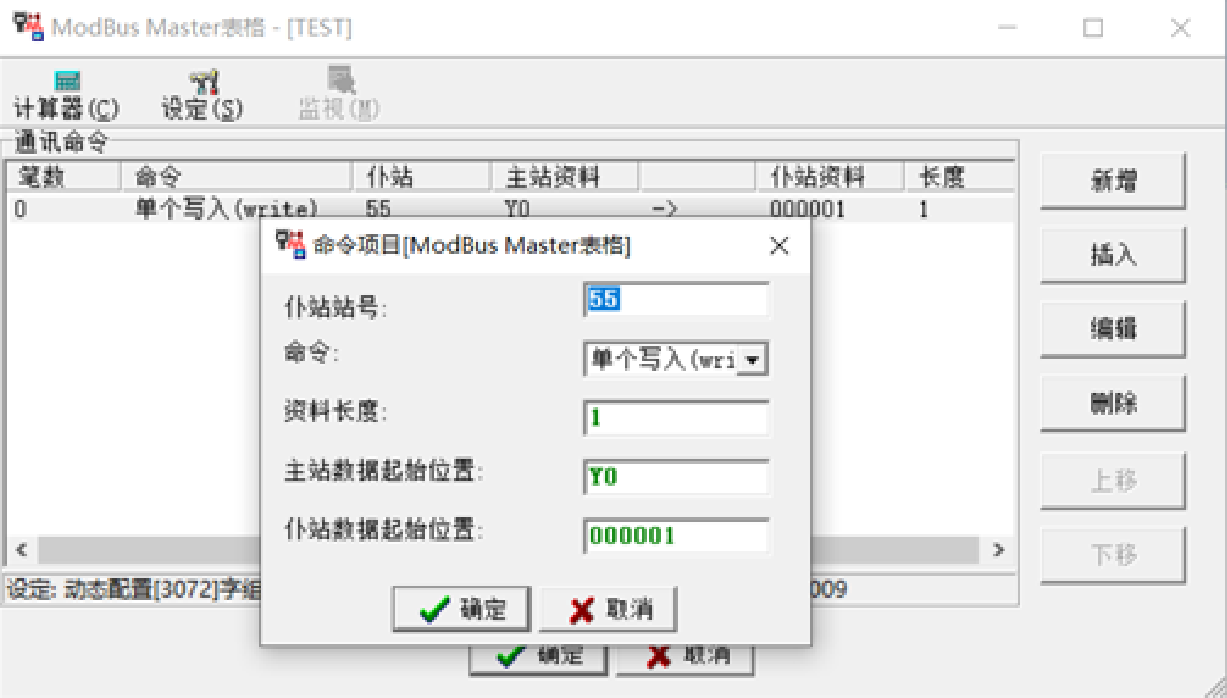

4.我們先隨便先設置一下站號， 注意要使用廣播功能，肯定都是 寫入操作，廣播是無法讀取數據的
 |
5.查看手冊I硬件與指令篇第七章的FUN_150的SR區間 配置說明，可以看到SR+2是 第一筆數據的站號，SR+9是 第二筆的數據站號...以此類推。
|
6.因?yàn)楸砀駜?nèi)無法直接將仆站 站號設置為0，所以我們只能 通過寄存器設置。如左圖 R5002及為SR+2第一筆站號
|

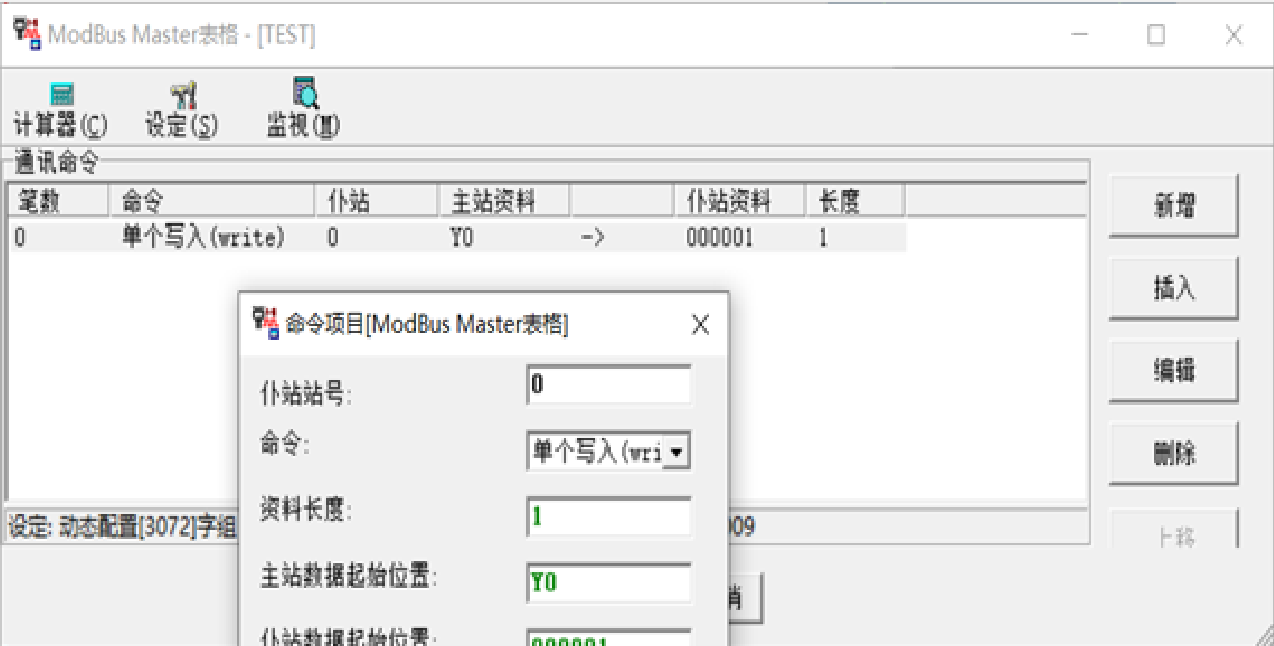

7、通過寄存器設置后，再次 進入表格會發現站號已經變 成0了，并且不會檢測通信超時
|
PS:因?yàn)镕UN150表格是循環執行的,所以當一般通信命令與廣播命令都 控制同一個從站地址時，會發生沖突情況。遇到這種情況可以考慮分 寫兩個150指令，待需要執行廣播時候僅執行廣播的150指令，斷開其它 150指令。
|
