永宏P(guān)LC條碼加密應用

發表時間：2025-09-25 21:46

永宏P(guān)LC條碼加密應用：我們在使用永宏P(guān)LC的過程中，可能會遇到希望一臺PLC僅能使用于一臺設備上，而且必須為一一對應，即使在使用同一套也程序無法正常運行。此時可以采用條碼加密的方式，因為各個PLC的條碼都是唯一碼

讀取永宏P(guān)LC條碼

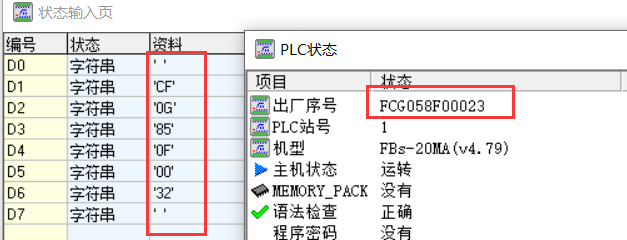

使用FUN190指令將實際的條碼內容讀取至寄存器中；功能指令詳細說明可查看FBs使用手冊Ⅰ[硬件&指令篇] 第七章應用指令 7-152 如圖所示: 將條碼讀取至D0~D7中；其中D0與D7為分號

PS：此功能僅支持FBs系列，并且需要OS為4.62以上。建議使用2015年之后的PLC（條碼F開頭之后)

永宏P(guān)LC設計加密方式

搭配讀取條碼的功能，我們可以對條碼內容進行加密，從而限制 PLC的正常運行。

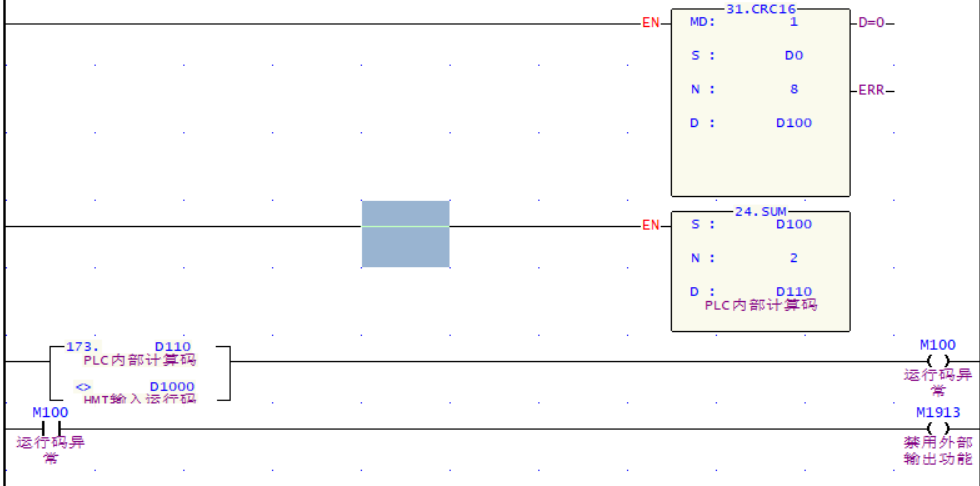

例如下圖將D0~D7使用CRC16方式計算，再對應校驗碼進行合計方式組合的計算加密方式(也可以自行設計各種加密類型,如加減乘除等運算)，還可達成在HMI需要輸入對應的加密內容才能正常運行，否則禁止運行等形式均可。如圖是采用M1913的特殊繼電器的方式，禁止外部Y點信號輸出的方式來限制PLC的運行。

永宏加密內容再封鎖

通過上述操作，我們已基本完成通過條碼限制PLC運行了。但目前還有一個問題:比如他人讀取到程序或者破解程序之后，就能得到你的加密方式從而反推正確密碼或者跳過加密。此時可以使用FUN199進行區塊封鎖，進一步提高安全性。
功能指令詳細說明可查看FBs使用手冊Ⅰ[硬件&指令篇] 第七章應用指令 7-154

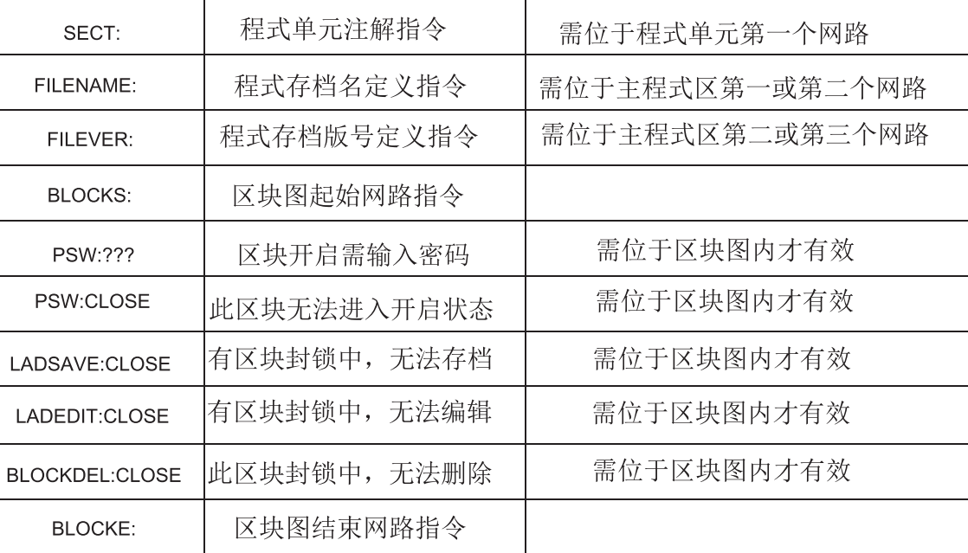

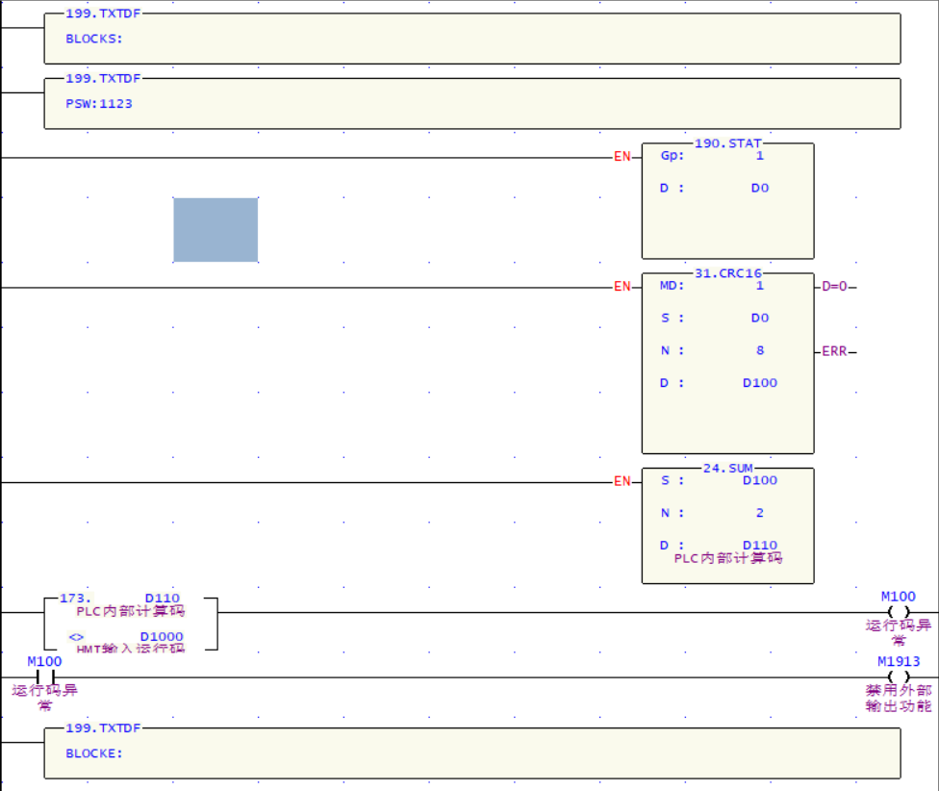

下圖是為加密訪問區塊的方式,其中密碼可隨意修改。如需要設置完全禁止訪問可將1123文本內容修改為CLOSE
PS：設置Close后則無法再次開啟查看了，請?zhí)崆皞浞莺贸绦蚧蛴涗洺绦?/span>
